Бортовая передача

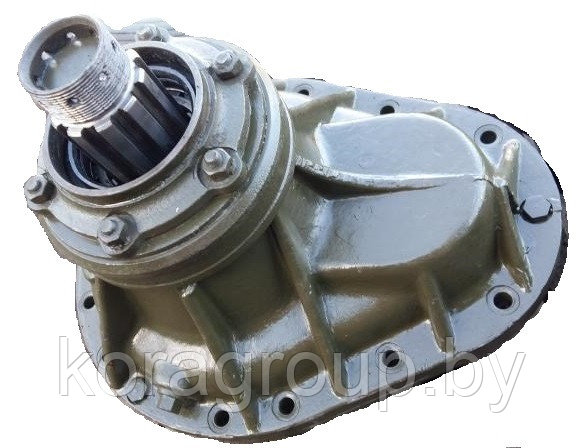

Бортовая передача ГАЗ-71 левая диаметр вала 65 мм

Обслуживание бортовых передач сводится к проверке уровня масла в картере и его замене. Уровень масла должен находиться между метками на указателе, который вводится в боковое отверстие картера. Указатель уровня масла находится в комплекте инструментов. Для обеспечения соосности гнёзд под подшипники картеры с крышками обрабатываются в комплекте (порядковый номер комплекта выбит на картере и на крышке), поэтому при ремонте установка некомплектных деталей недопустима, так как это вызовет перекос валов, шестерён и подшипников, что приведёт к их поломке. Взаимное положение картера и крышки обеспечивают три прецизионных (точных) болта. В каждом картере выполнено по три резьбовых отверстия, закрываемых пробками. Боковое отверстие служит для заливки масла и контроля за его уровнем, нижнее – для слива. Верхнее отверстие не используется.
